医院因其工作的特殊性，存在着人员密集、人流量大，病员的就诊和生活无法严格区分，楼宇设备、建筑医疗设备、病房医疗设备密集的特点。医院的供电负荷等级较高，供配电方式与其他民用建筑有较大区别，各种大功率仪器设备和应急电源多，二类医疗场所的供电采用IT系统，对电能质量比较敏感，人员密度大存在用电安全隐患。

       安科瑞Acrel-5000能源管理系统医疗建筑版加强对医院的电力能耗监测和用能分析核算，对供电系统实时监控，监测供电质量、电能消耗和用电安全，对重要医疗设备运行和用能进行监测和预警，提升医院建筑的整体智能化水平和安全运行可靠性。

       供电系统在一次系统的设计上已经很好的保证了医院供电可靠性，但是还需要对供电系统进行实时的监控，对用电安全进行预警，对重要医疗设备运行工况和用能实时监视，这样才能对供电系统可能存在的安全隐患和重要设备运行状况有清楚、及时的了解。医院配电系统运行维护人员对供配电系统要求有以下几点：

1)       对项目0.4kV配电室各回路和变压器温度进行不间断数据采集，实现遥测、遥信功能，并对异常工况进行预警，提高供电系统的安全可靠性并长期保持，特别是一级负荷，增加短信报警功能，及时排除隐患；

2)       对UPS、发电机等应急电源工况实时监视，及时预警，确保医院2类场所供电的可靠性和连续性；

3)       对医院诊断设备如CT机、X光机、核磁共振设备、生命维持系统设备电源进行不间断监测，保证医院精密设备的供电质量和运行可靠；

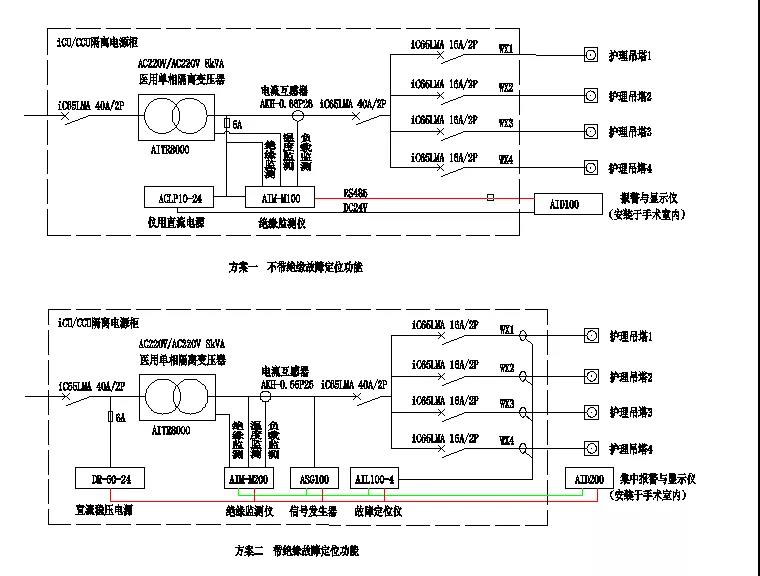

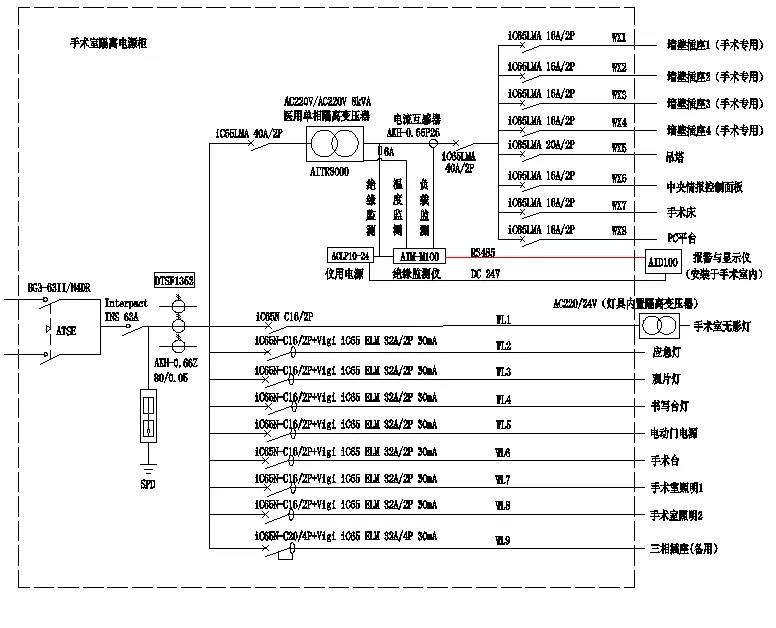

4)       实时监测手术室和重症监护室IT配电系统的绝缘性能；

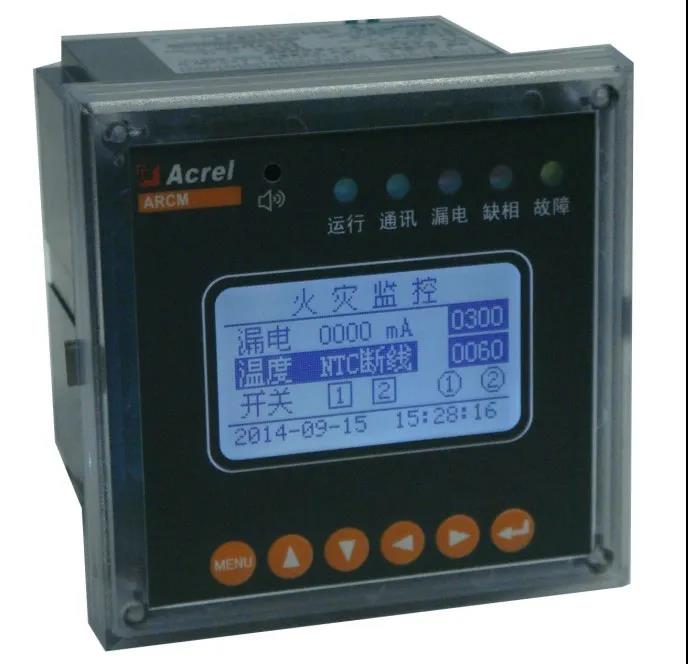

5)       实时监测用电回路的漏电电流和线缆温度。

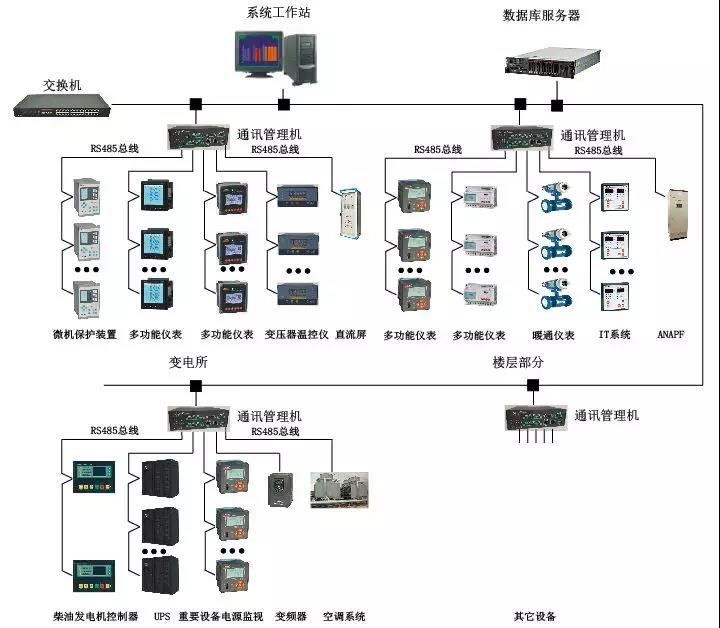

以监控主站为中心，实现对全部的断路器进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快

本方案遵循的国家标准有：

GB/T 14285-2006    《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

DL/T 5430-2009     《无人值班变电站远方监控中心设计技术规程》

DL/T634.5101-2002  《远动设备及系统 第5-101部分：传输规约基本远动任务配套准》

DL/T634.5104-2009 《远动设备及系统 第5-104部分》

GB/T 2887-2011    《计算机场地通用规范》

Q/GDW 231-2008    《无人值守变电站及监控 中心技术导则》

GBT 14598.8-2008  《电气继电器 第20部分：保护系统》

GB50062－2008     《电力装置的继电保护和自动装置设计规范》

GB/T 50063-2008   《电力装置的电测量仪表装置设计规范》

GB50052-2009      《供配电系统设计规范》

JGJ312-2013       《医疗建筑电气设计规范》

《公共机构节能条例》

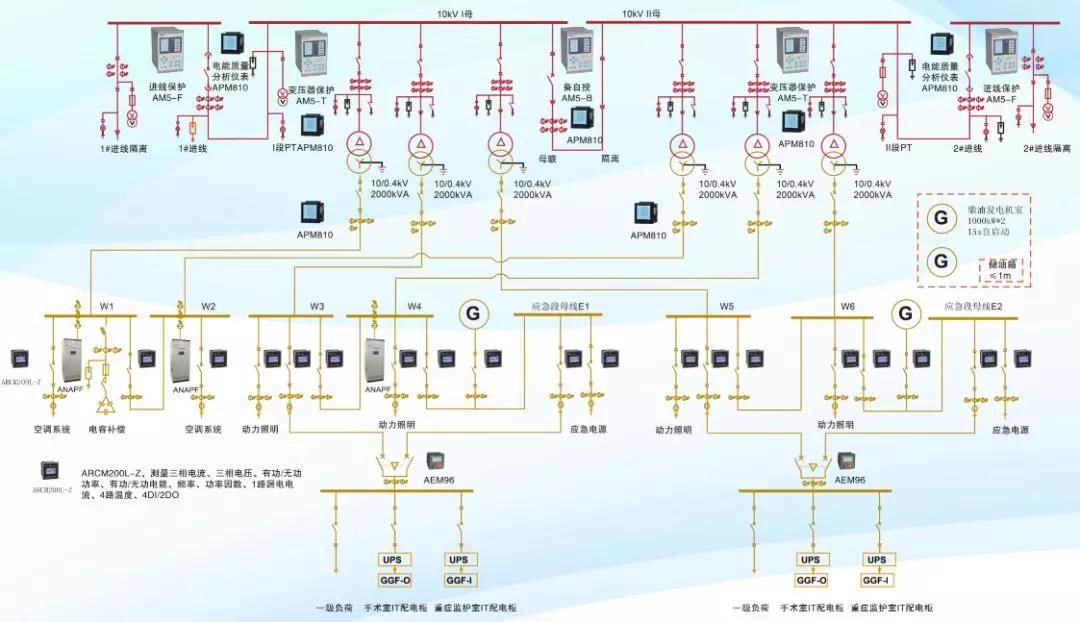

     下图为典型医疗建筑的配电系统一次图，从10kV配电室到末端用电回路，包括应急电源、UPS、IT配电系统等。安科瑞电气具备针对医疗建筑的完整解决方案。
